La plantilla troquelada, de la que ya hemos hablado anteriormente, representa la “forma de corte y plegado de la caja desplegada compuesta por las líneas de corte, de sangrado y de hendido” y es, por tanto, el dibujo técnico en 2D del packaging. El diseño de este tipo de archivo requiere conocimientos técnicos en múltiples ámbitos. Su desarrollo está estrechamente vinculado al tipo de material utilizado, a la maquinaria de producción y a los requisitos técnicos y funcionales que debe cumplir. La variación de cualquiera de estos factores conlleva a menudo cambios en la posición de las guías de la plantilla y en su conformación.
Packly genera plantillas troqueladas de forma completamente automática: basta con introducir las dimensiones de la caja deseada y el grosor del material. Los cálculos de ingeniería que hay detrás de este proceso son significativos y dan lugar a resultados profesionales fruto de numerosos análisis técnicos y matemáticos.
¿Te has preguntado alguna vez por qué la plantilla troquelada de cada caja tiene exactamente esa forma? ¿Esos cortes o esas angulaciones? Cada detalle no se deja al azar y tiene funciones específicas. En este artículo te explicaremos algunas de las decisiones de diseño detrás del desarrollo de la plantilla troquelada de la caja de solapa, incluida la generada en Packly.
En primer lugar, es importante señalar que cada modelo de caja (y cada una de sus variantes) tiene una plantilla troquelada específica determinada por su tipología y su estructura. Sin embargo, esta plantilla no es estática, ya que en función del material utilizado y de las dimensiones puede variar para garantizar el correcto funcionamiento del packaging.

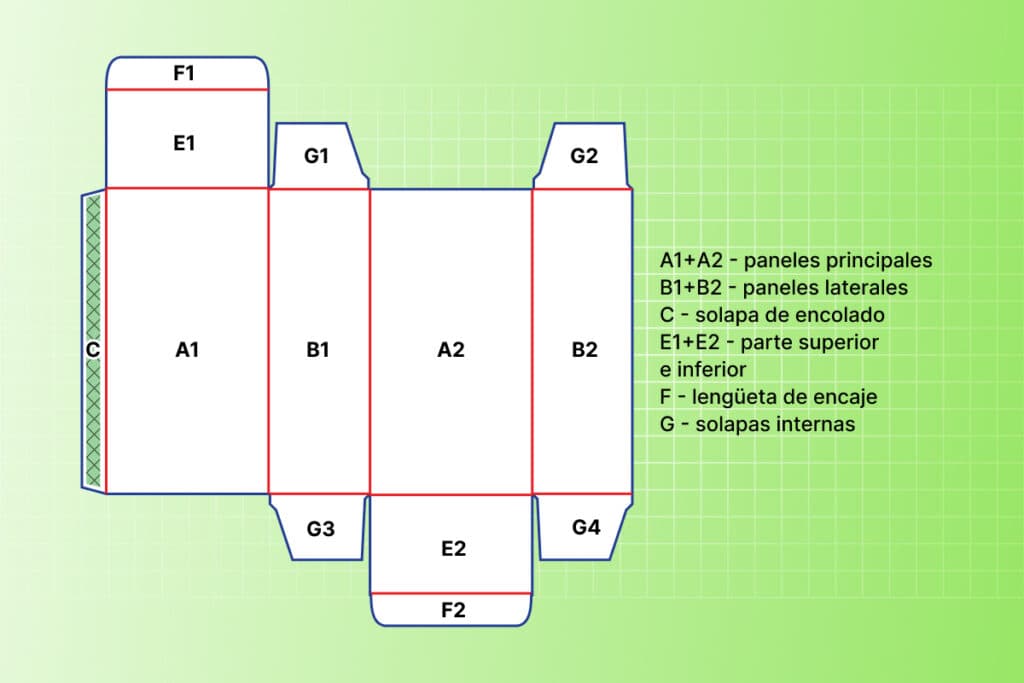

La caja de solapa es uno de los modelos de packaging más comunes. Y su plantilla troquelada, clásica, se presenta de la siguiente manera:
Los dos paneles A1 y A2 representan los paneles principales de la caja, la parte trasera y la frontal; B1 y B2 son los laterales del packaging, mientras que e1 y e2 son respectivamente la parte superior y el fondo. C es la solapa de pegado y la textura en verde indica la zona donde se aplicará el adhesivo, que generalmente no debe contener elementos de impresión. Las lengüetas de encastre se indican como f1 y f2, mientras que g indica las solapas internas del packaging.
La orientación de las letras colocadas en los distintos componentes de la caja es una sugerencia para el correcto posicionamiento del diseño gráfico según los estándares. Por supuesto, en función de tus decisiones de diseño, eres libre de colocar textos o símbolos como prefieras, incluso alterando las convenciones.
Como se puede observar en la imagen, la caja de solapa se caracteriza por un sistema de cierre con solapas de encastre simple tanto en la parte superior como en la inferior del packaging y está encolada en un solo punto.
Los distintos componentes de la caja están dimensionados en función de aspectos estructurales específicos para garantizar su correcto funcionamiento: las dimensiones de la solapa de pegado dependen de las proporciones generales de la caja de solapa, mientras que el tamaño del lateral derecho, situado en el extremo opuesto a la solapa de pegado, está determinado por la compensación de espesor (salto de espesor), es decir, un ajuste dimensional necesario para permitir un encolado óptimo del packaging; por este motivo, B2 será ligeramente más corta que B1. También existe una compensación de espesor adicional en los paneles A1 y A2 para permitir que la parte superior y el fondo se superpongan a las paredes de la caja y a las solapas internas, garantizando un montaje y un cierre óptimos del packaging.
El sistema de cierre puede presentar o no cortes en correspondencia con las lengüetas de encastre, f1 y f2. Estos, cuando están presentes, forman ganchos de seguridad que aseguran el bloqueo de las solapas evitando la apertura accidental del packaging. Este sistema, tanto en la parte superior como en la inferior de la caja de solapa, se utiliza principalmente para envases destinados a la gran distribución y a la venta directa; en el sector cosmético, en cambio, se prefiere combinar el cierre con ganchos en el fondo con el cierre tradicional (sin cortes) en la parte superior para facilitar la apertura del packaging por parte del cliente sin comprometer su integridad. Este tipo de cierre se denomina comúnmente abre/cierra. Las dimensiones de los ganchos de seguridad dependen estrictamente de las dimensiones de la caja y del grosor del soporte utilizado.
