El blog post de hoy trata algunas de las especificaciones técnicas del troquel de dos modelos de packaging: la caja fondo semiautomático y la caja fondo automático.

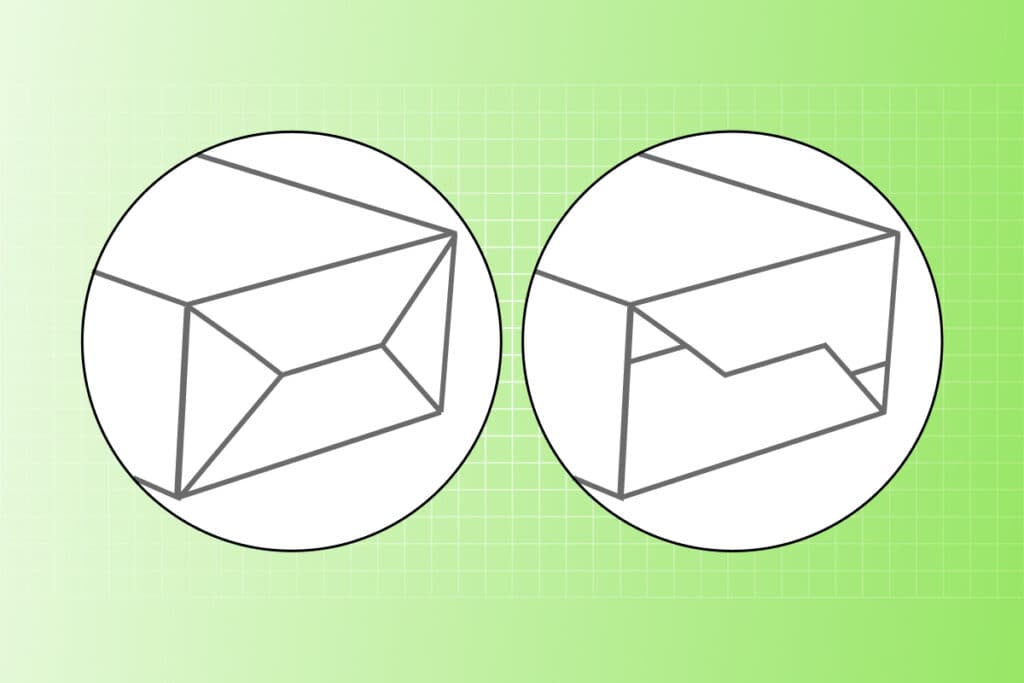

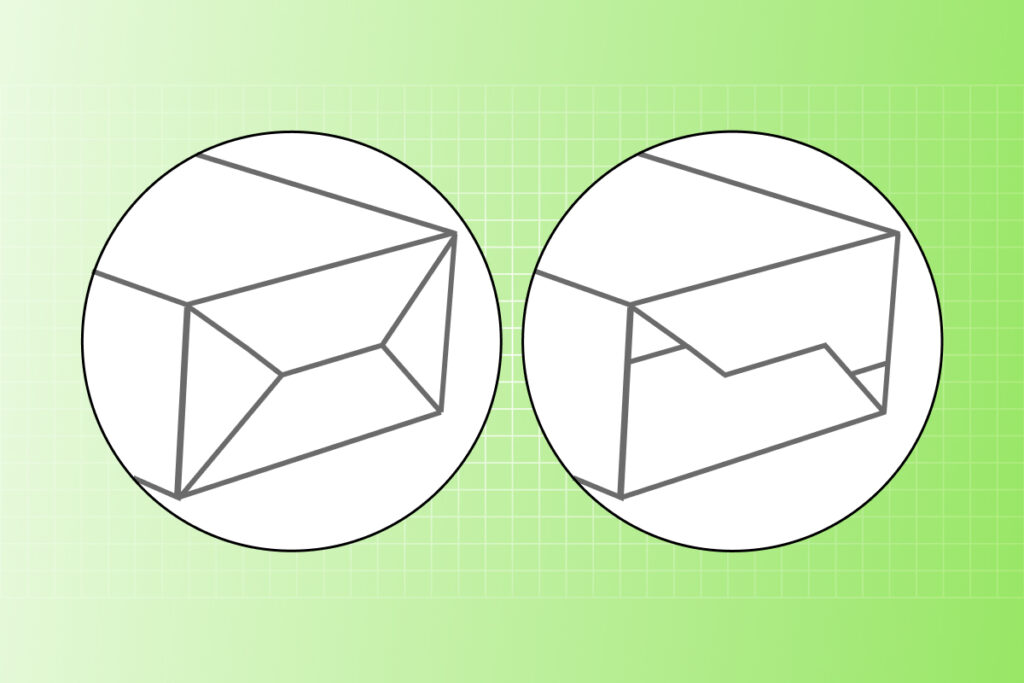

Estos dos tipos de packaging se diferencian únicamente por el sistema de cierre inferior, mientras que la parte superior de ambas cajas está compuesta por un sistema de cierre con aletas internas, lengüeta de encaje y ganchos de seguridad. Su estructura central, además, mantiene las características de la caja estuche lineal, también en lo que respecta a las compensaciones de espesor previstas.

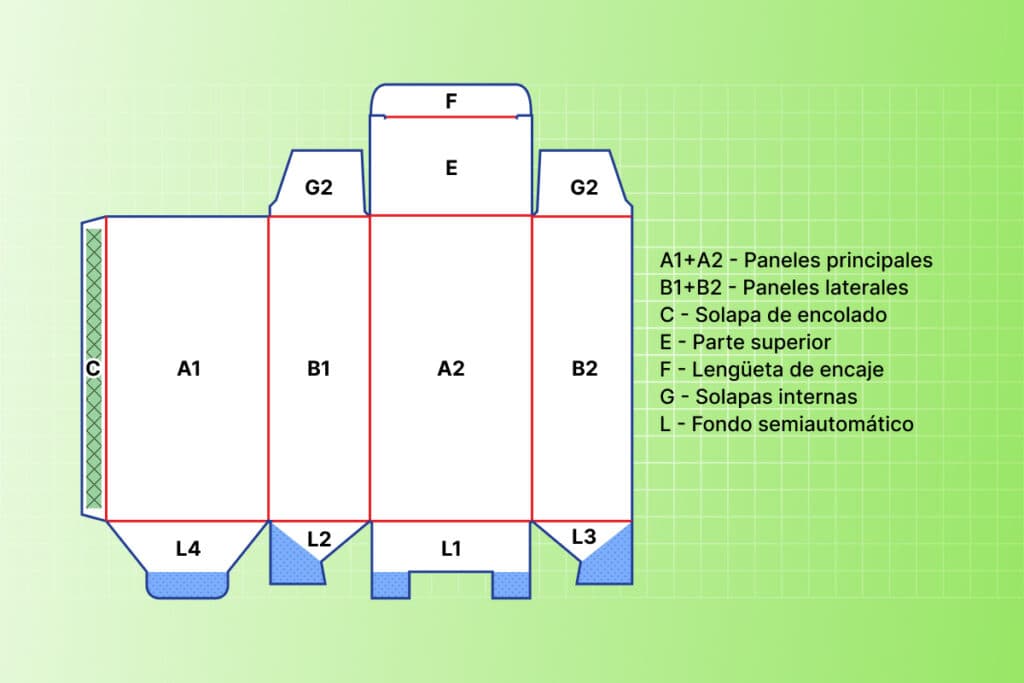

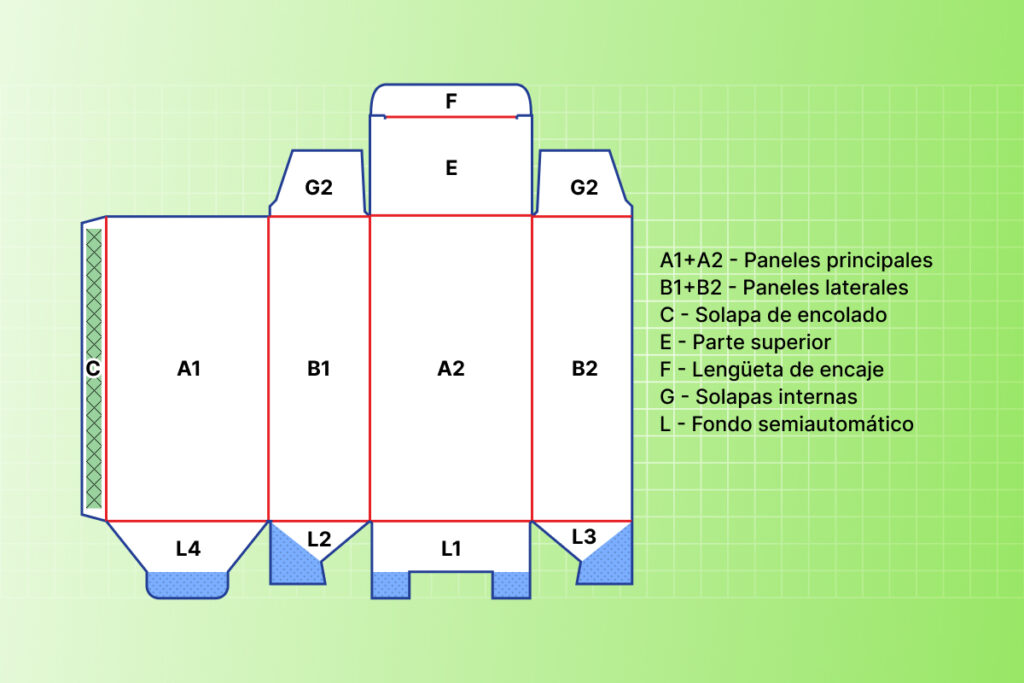

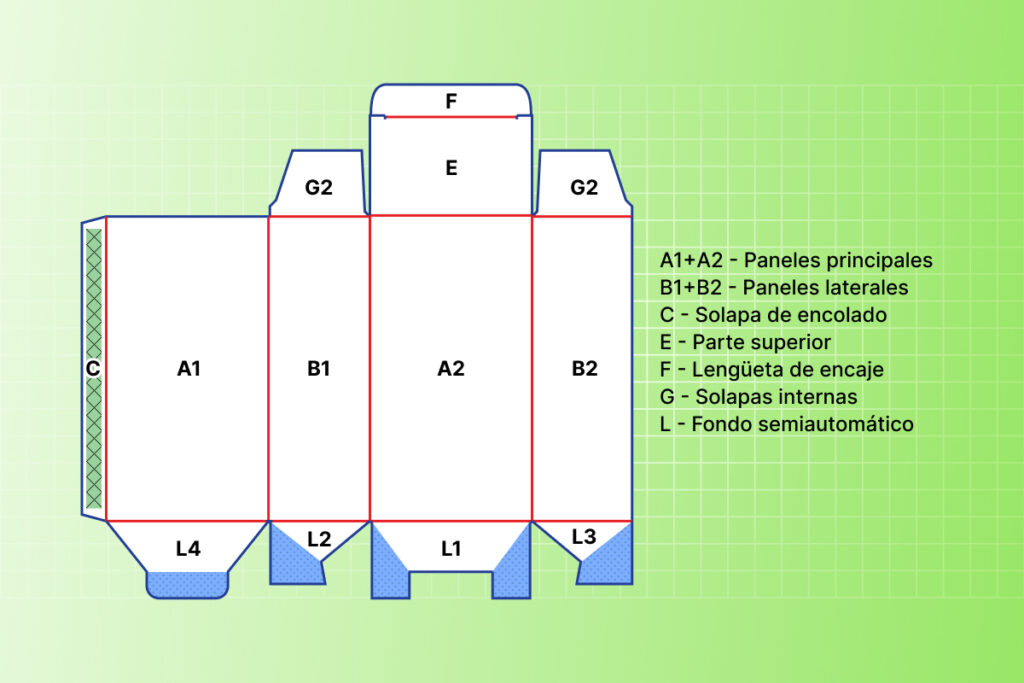

Los paneles A1 y A2 constituyen los paneles principales de la caja, parte trasera y frontal; B1 y B2 representan los paneles laterales del packaging, mientras que la letra e indica el top, cerrado mediante la lengüeta de encaje f.
La C corresponde a la aleta de pegado y la textura en color verde indica la zona en la que se aplicará el adhesivo, que generalmente no debe contener elementos de impresión. Los componentes del fondo están indicados con la letra L y su numeración muestra la secuencia de cierre necesaria para encajar y cerrar la caja. La trama de puntos de color cian indica las partes que, una vez cerrado el fondo, no serán visibles desde el exterior y que, por lo tanto, no deberían contener elementos gráficos importantes que necesiten destacarse. La letra g indica las aletas internas del packaging.
La orientación de las letras colocadas en las distintas partes del packaging es solo una sugerencia gráfica para el correcto posicionamiento del diseño según los estándares, y no necesariamente debe seguirse.

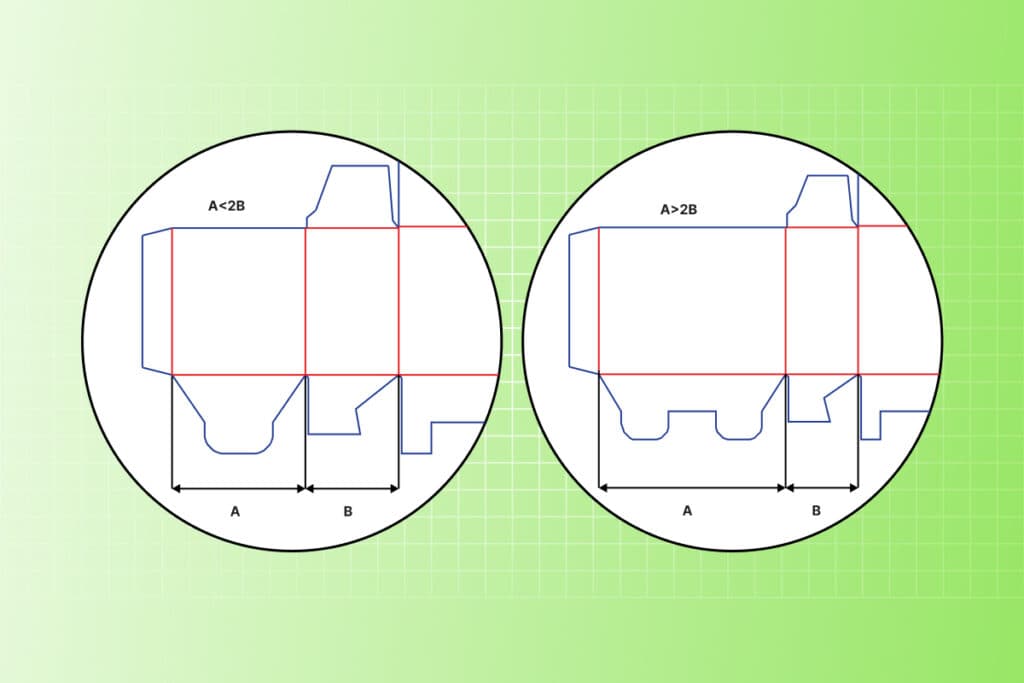

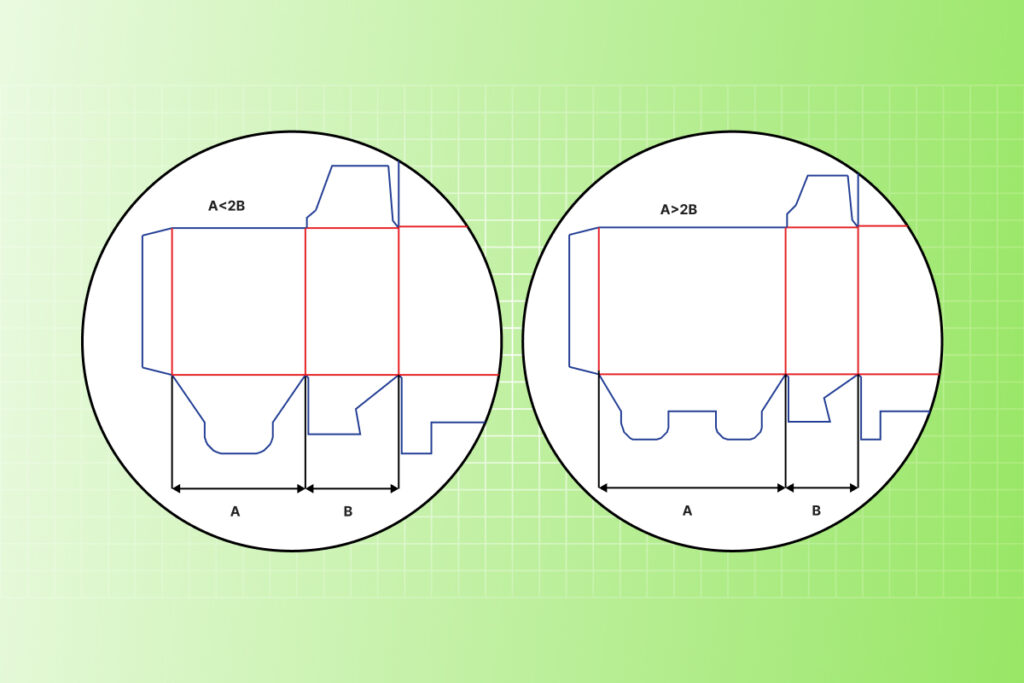

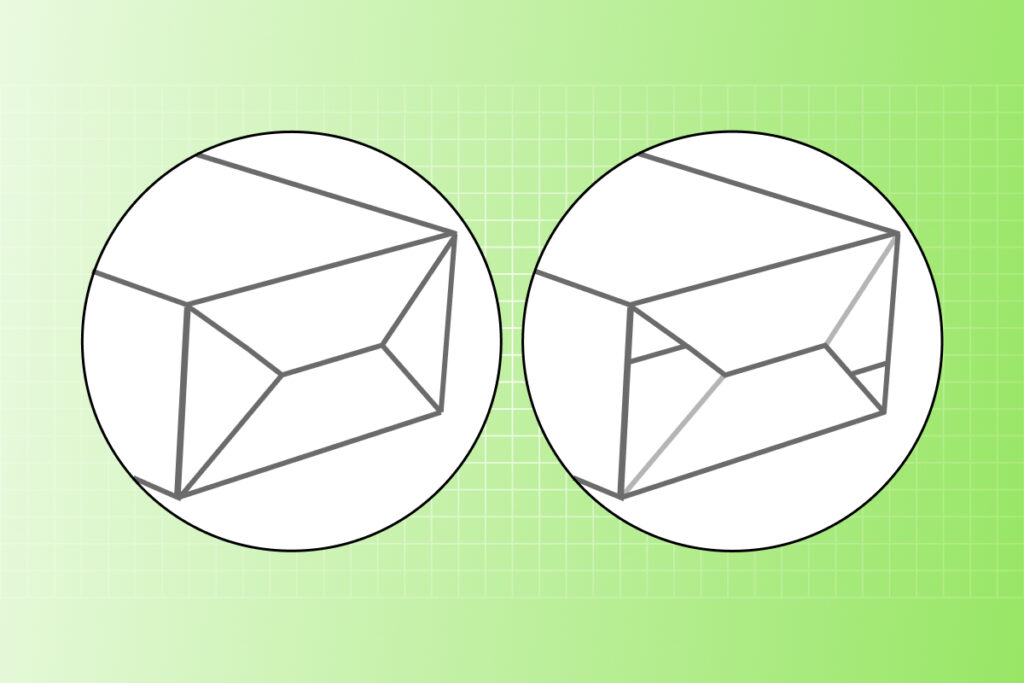

El fondo semiautomático está compuesto por una serie de aletas especialmente troqueladas que, una vez plegadas y encajadas entre sí, forman el fondo de la caja. Según las dimensiones del packaging, y especialmente cuando su anchura es mayor que el doble de la profundidad, el fondo se refuerza mediante la incorporación de una solapa central adicional. Este tipo de cierre se utiliza principalmente para garantizar una buena resistencia; sin embargo, no se recomienda su uso en el caso de productos con un peso excesivo.

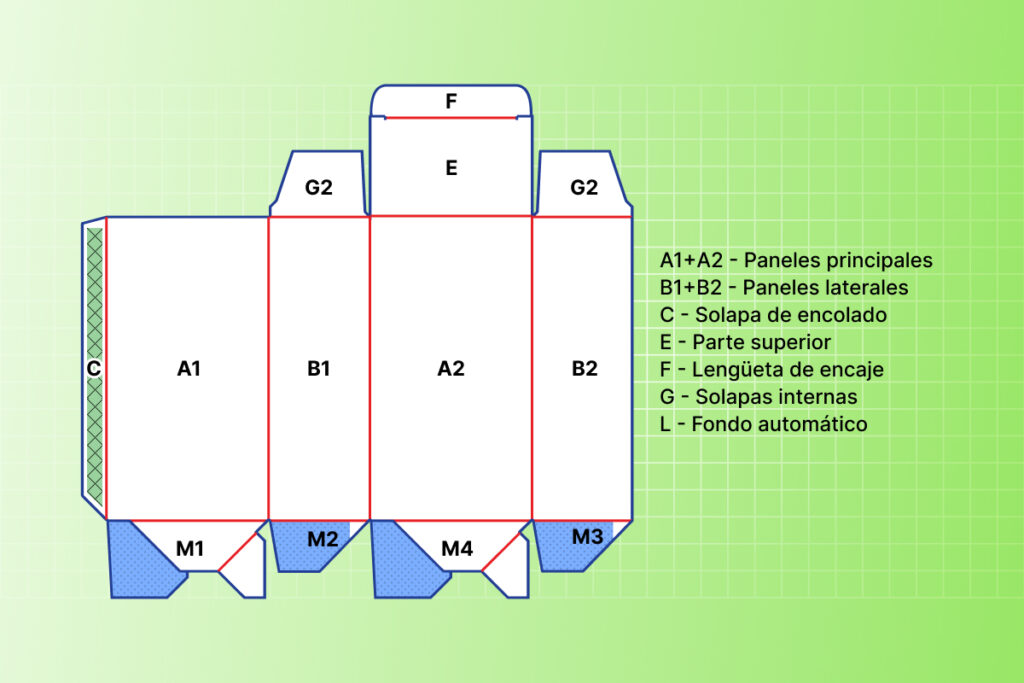

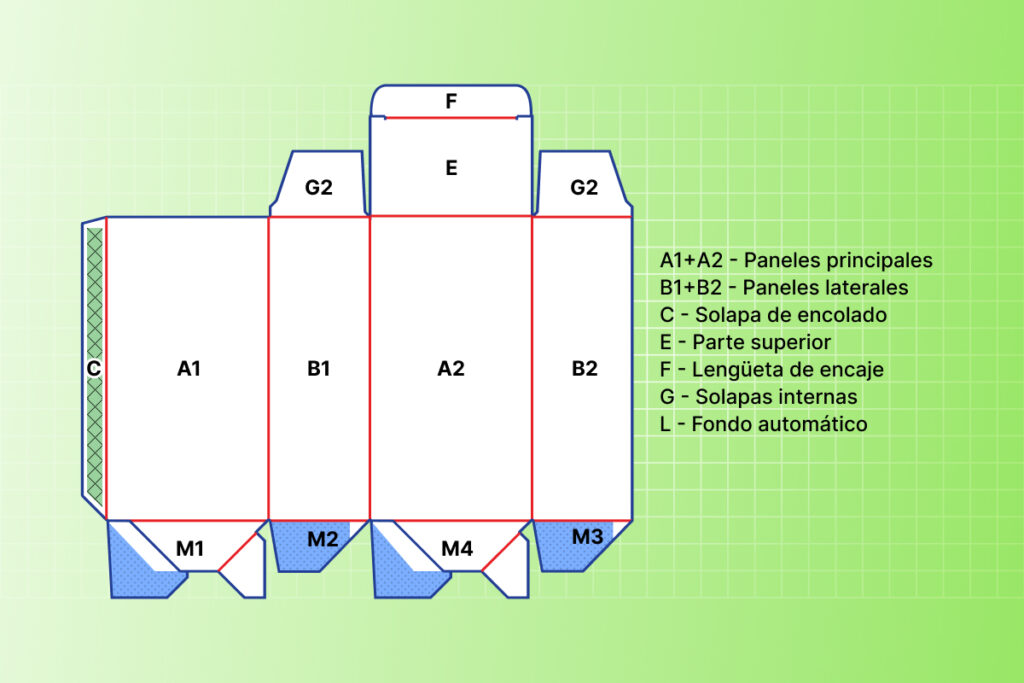

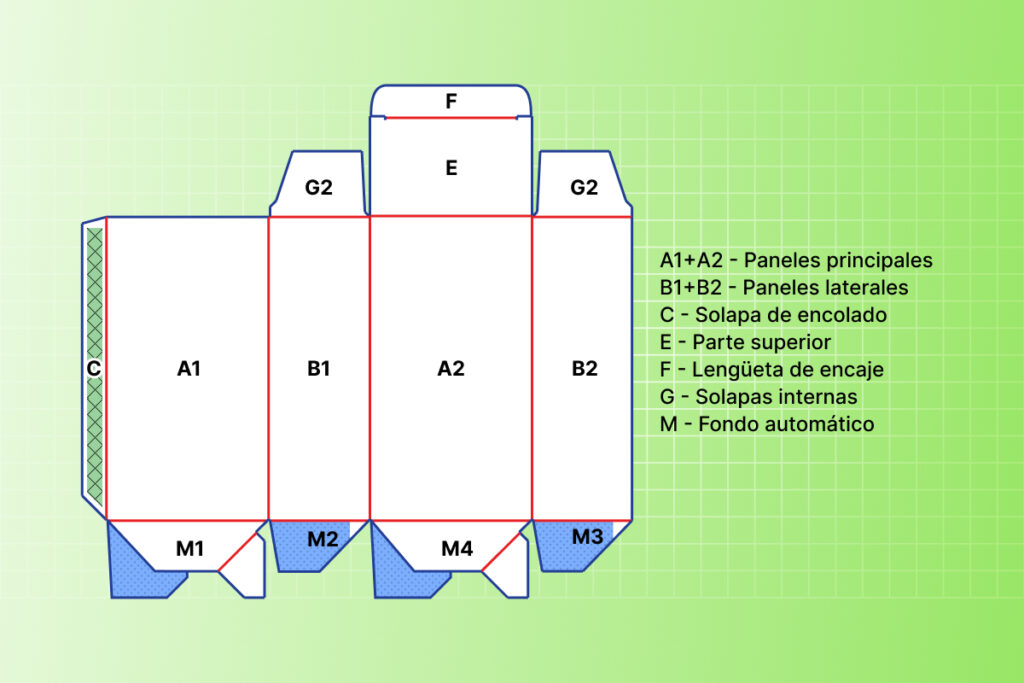

Los componentes de la caja fondo automático varían respecto a los de la caja fondo semiautomático en la parte inferior: el fondo automático se indica aquí con la letra M. La textura de color cian indica en este caso las partes que se pegarán entre sí y que, por tanto, no serán visibles; estas zonas no deberían imprimirse para garantizar una mejor adhesión del pegamento.
El fondo automático se caracteriza por la presencia de dos puntos de pegado que determinan su funcionamiento: al abrir la caja, permiten que el fondo se cierre automáticamente mediante una ligera rotación. Además, el pegado proporciona mayor resistencia al fondo, lo que lo hace especialmente adecuado para contener productos pesados.
El troquel de la caja fondo automático está diseñado para cumplir todos los requisitos técnicos y funcionales necesarios para un correcto cierre del packaging. Incluye: aperturas y recortes específicamente diseñados para evitar roturas en los puntos de unión entre corte y hendido; un desalineado de las aletas de cierre equivalente al espesor del soporte; y un corte en ángulo en la parte inferior de la aleta de pegado equivalente al ángulo de la aleta opuesta. Cada decisión de diseño responde, por tanto, a requisitos estructurales específicos.
Para entender mejor las diferencias entre estos dos tipos de fondo y obtener algunos consejos útiles sobre su uso, echa un vistazo a nuestros dos vídeos.
